תקן ישראלי 5100 “מסתורים בבנייני מגורים”
גליון תיקון מס’ 1, אוגוסט 2023
מבוא
באוגוסט 2023 פורסם עדכון מהותי לתקן ישראלי 5100 מסתורים בבנייני מגורים (להלן “התקן“).
בעדכון זה קיים שוני באשר לתכנון האדריכלי של המסתור, בדגש על המעקה הנדרש בחלקו הפנימי של המסתור הפונה למשטח הדריכה(מעקה רגיל או מעקה טכנאים, כמפורט בהמשך).
תזכורת: המועד הקובע לשימוש בתקנים מחייבים הוא מועד קבלת היתר הבניה, ולכן יש להטמיע הדרישות דלעיל בכל תכנון עכשוי של בנייני מגורים הכוללים מסתור כביסה.
“הבהרה“ = הסבר והדגשה של הח”מ לדרישות התקן.
פירוט
הבהרה

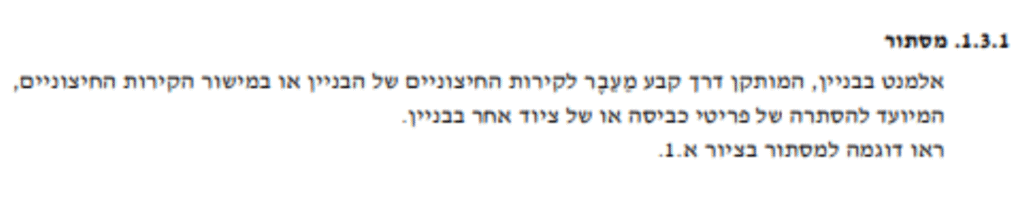

מסתור, הכוונה למערך הסתרה של כביסה ו/או של מערכות אחרות כגון יח’ מזוג אוויר, משאבות חום, דוד מים חמים וכיוב’.
הבהרה

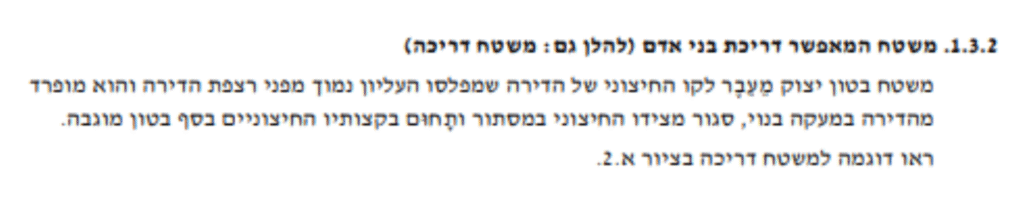

להלן שני מצבים שונים של מפלס משטח הדריכה ביחס למפלס הריצוף בדירה.
- כאשר מפלס משטח הדריכה נמוך ממפלס הריצוף שבדירה (פני הבטון שתחת ריצוף הדירה גבוהים מפני הבטון של משטח הדריכה, לדומה בתרשים).
2. כאשר מפלס משטח הדירה בהמשך מפלס משטח הבטון שתחת הריצוף בדירה (מטבע הדברים ההבדל בתרשים, נובע מתוספת אריחי הריצוף בדירה).
תכנון מסתור הכולל משטח דריכה הסמוך לו ומופרד מהדירה (על ידי מחיצה, שבדרך כלל בנויה דוגמת מעקה/מחסום).
להלן 2 פתרונות לרכיבי הגנה (מעקה), כאשר המרחק בין “מישור” ניצב המסתור קטן מ-10 ס”מ ממישור ניצב של קצה משטח הדריכה .
הבהרה
בשתי האפשרויות שהוצגו לעיל, נדרש סף מוגבה בקצה משטח הדריכה של 15 ס”מ לפחות .
להלן הדרישה למעקה כאשר המרחק בין “מישור” ניצב המסתור הוא 10 ס”מ ויותר ממישור ניצב של קצה משטח הדריכה .
הבהרה
גם בתרשים שהוצג לעיל, נדרש סף מוגבה בקצה משטח הדריכה של 15 ס”מ לפחות .

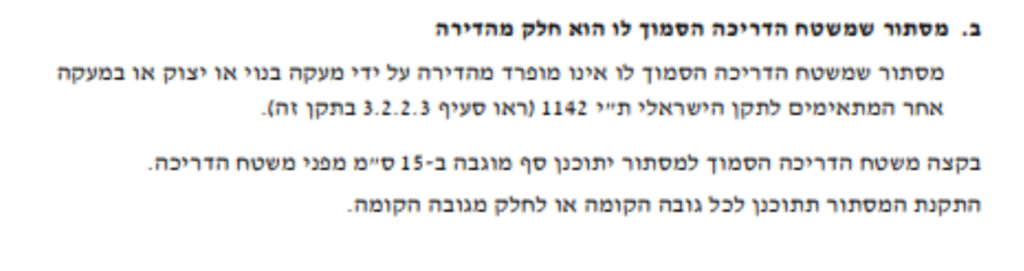

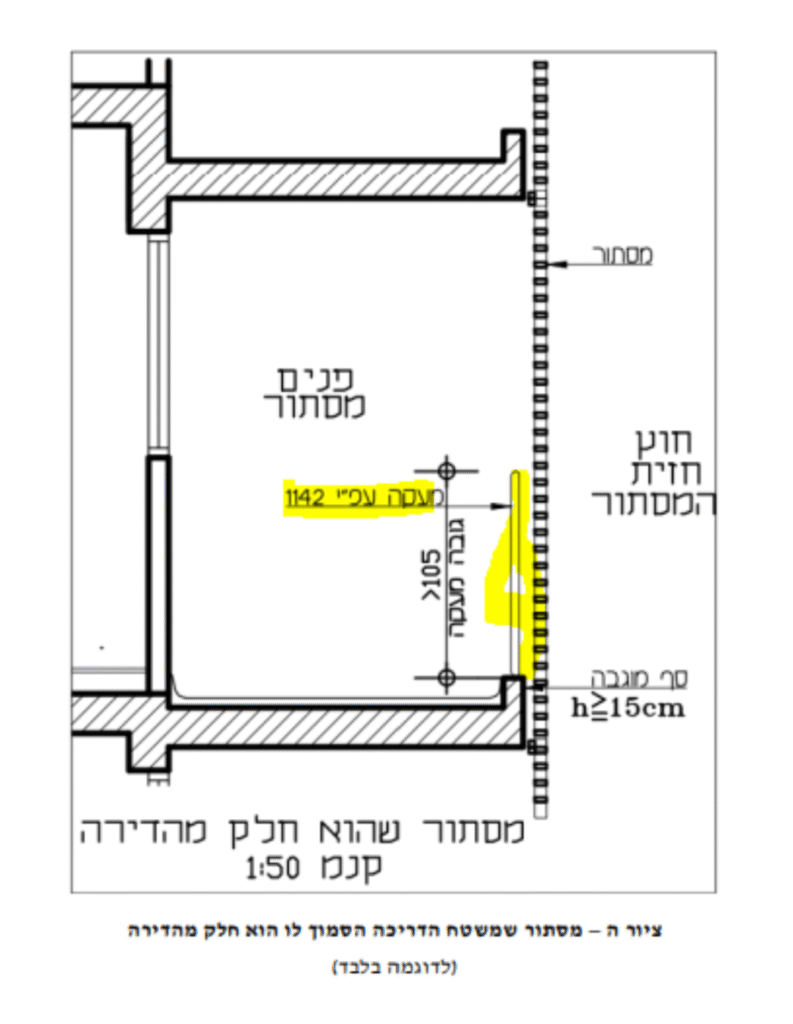

תכנון מסתור הכולל משטח דריכה הסמוך לו ושאינו מופרד מהדירה (בהמשך אחד לדירה, למרות שיכול שתהיה מחיצה כל שהיא מפרידה בין שני תאי שטח אלו), נדרש בעל מקרה מעקה רגיל (ולא מעקה טכנאים).
העומסים הנדרשים הן למסתור והן למעקה מצויינים בתקן.
להלן תזכורת להתקנת תווית אזהרה על המסתור (קיים בתקן המקורי, אך משום מה התקנתו לא מוקפדת).
סיכום
- עדכון זה ביטל את האפשרות שהיתה להתקנת מוט אופקי אחד בלבד.
- יש להקפיד מתי ניתן לבצע מעקה טכנאים (2 מוטות אופקיים) ומתי מעקה רגיל.
- בקצה משטח הדריכה חובה תמיד לבצע הגבהה בגובה של 15 ס”מ לפחות (ביחס למישור משטח הדריכה).
- יש תמיד להתקין את תווית האזהרה כנדרש.
